Монтаж и реконструкция трансформаторных подстанций

Особенности монтажа ТП 6-10 кВ и распределительных устройств

Распределительное оборудование отвечает за распределение электроэнергии и ее передачу конечному пользователю. Монтаж, сборка и введение ТП в эксплуатацию — комплекс трудоемких действий, которые необходимо правильно выполнять. В статье мы расскажем о разновидностях ТП, особенностях и этапах монтажа сложного оборудования.

Какими бывают ТП?

Подстанции делятся на виды:

• комплектные в корпусе из металла — КТП;
• мачтовые (навесные кабельные опоры) — МТП;
• комплектные в корпусе из бетона — БКТП;
• закрытые — те, которые располагаются в здании или отдельно стоящие.

Мачтовые устанавливают на высоких конструкциях или опорах воздушных линий. Предназначены для электроснабжения отдельных районов и городов, небольших производственных объектов и других потребителей электрической энергии.

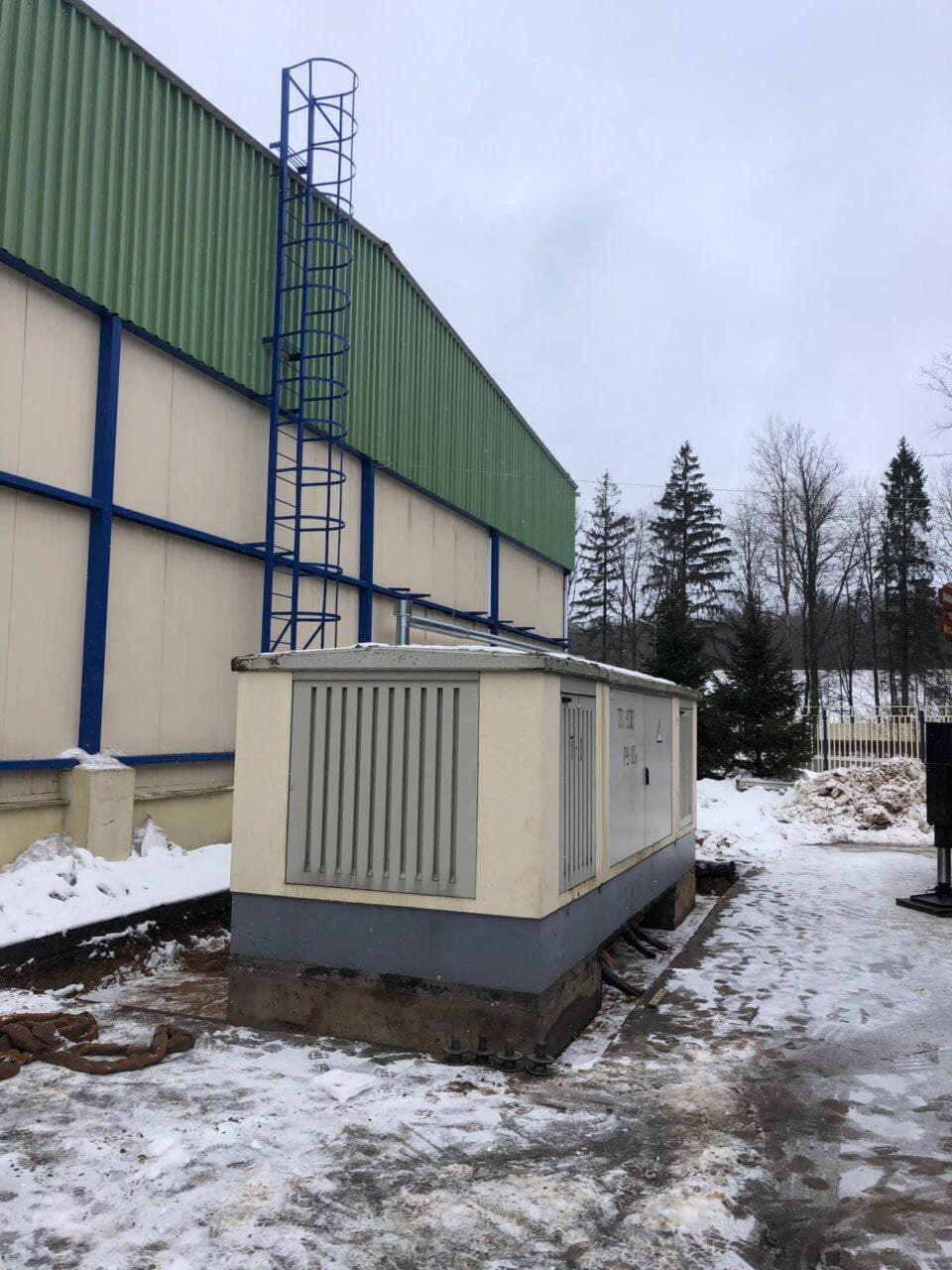

Комплектные подстанции различной мощности чаще используют для снабжения электричеством небольших городов и поселков, производственных объектов. Они состоят из множества элементов: от силовых трансформаторов до вспомогательных модулей. Все элементы поставляют на объект в виде единого устройства, заранее собранного на заводе. Устанавливают оборудование на земле, предварительно подготовив основание из бетона. Иногда ТП монтируют на нескольких (от двух до четырех) стойках из железобетона. В последнее время чаще используют БКТП. Бетонная конструкция состоит из фундамента и корпуса весом от пятнадцати до сорока тонн в зависимости от размера. Также БКТП включают кровлю, двери из металла и оборудование, которое устанавливают непосредственно на объекте.

Закрытые подстанции ставят внутри здания. Они востребованы на объектах сельскохозяйственного назначения, в офисах, ТЦ, административных и других зданиях.

Как присоединить ТП к питающей сети?

Существует три способа присоединения ТП к питающей сети. Рассмотрим их подробнее:

1. Тупиковая ТП. Подстанция этого типа — последняя в магистральной схеме. Питание одностороннее.
2. Проходная ТП. У оборудования есть вход и выход для магистрального питания сети. Его используют, чтобы передавать питание на следующую трансформаторную подстанцию в цепочке сети.
3. Ответвительная ТП. Подстанции такого типа подключают через ответвление от питающих линий.

Монтаж и наладка электрооборудования

Установка подстанции на объекте происходит в два больших этапа:

• подготовка. В рамках задачи электромонтажники собирают технику и материалы, комплектуют конструкции;
• монтаж. Работники оценивают состояние техники и проверяют ее на соответствие техническим нормативным актам и документам завода-изготовителя.

Электромонтажники серьезно относятся к каждому из этапов работ. Если все сделать правильно, трансформаторная подстанция будет надежной и долговечной.

Особенности монтажа ТП

В ходе монтажа трансформаторных подстанций специалисты выполняют большой перечень работ. Они:

• подводят кабельные линии 6-10 кВ к месту монтажа;
• подготавливают основание для выбранного типа трансформаторной подстанции;
• выполняют устройство наружного контура заземления;
• строят стационарную ТП с устройством фундамента, стен и кровли;

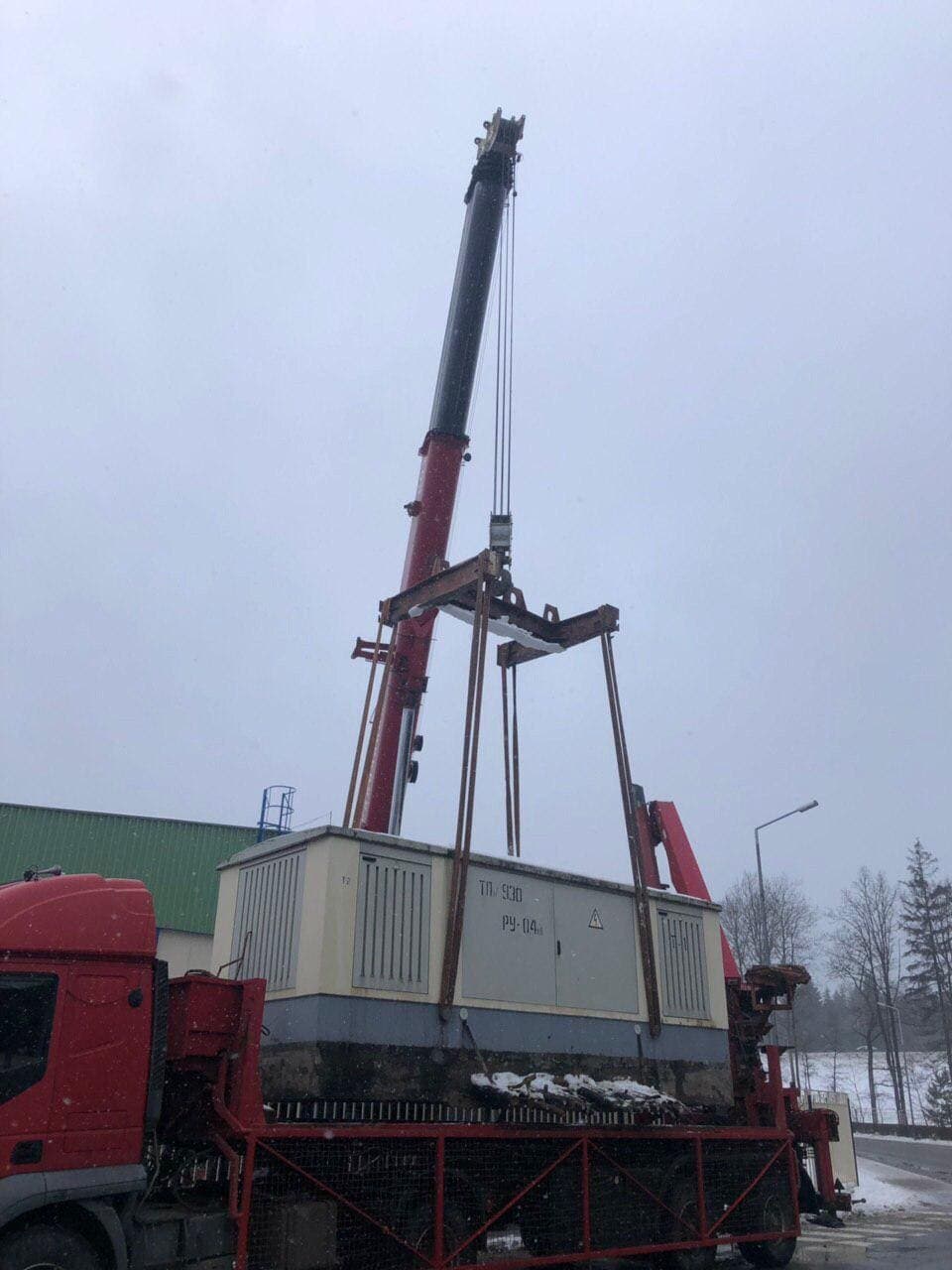

• монтируют оборудование на участке при помощи крана;
• обвязывают и собирают оборудование, выполняют ошиновку;

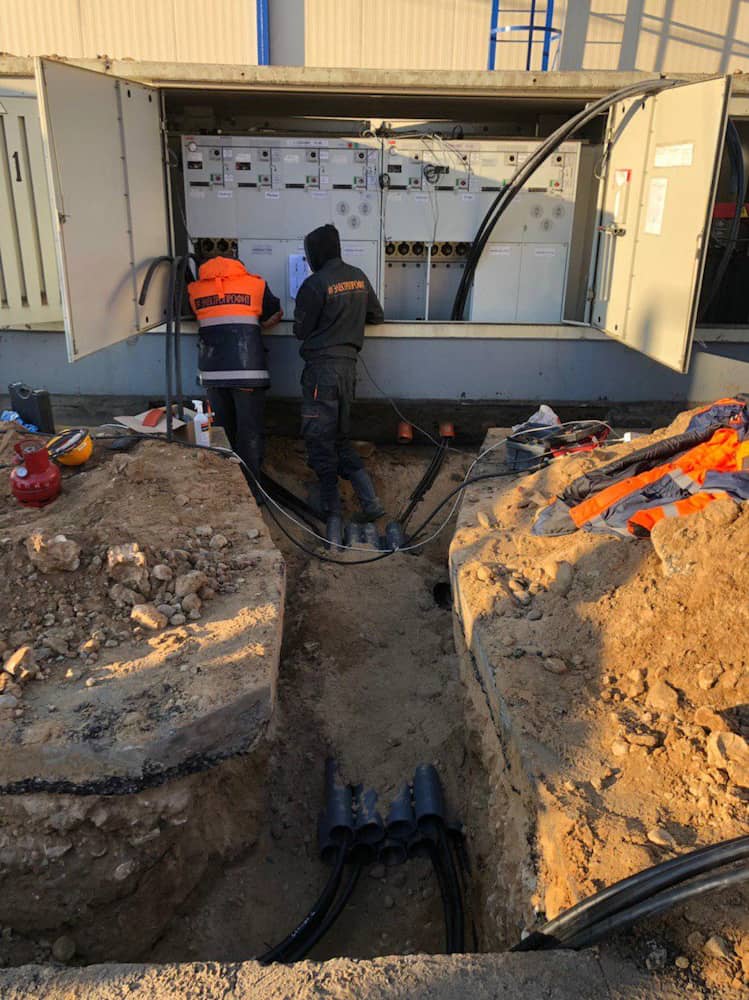

• монтируют муфты и подключают кабельные линии;
• устанавливают оборудование ТЛМ;

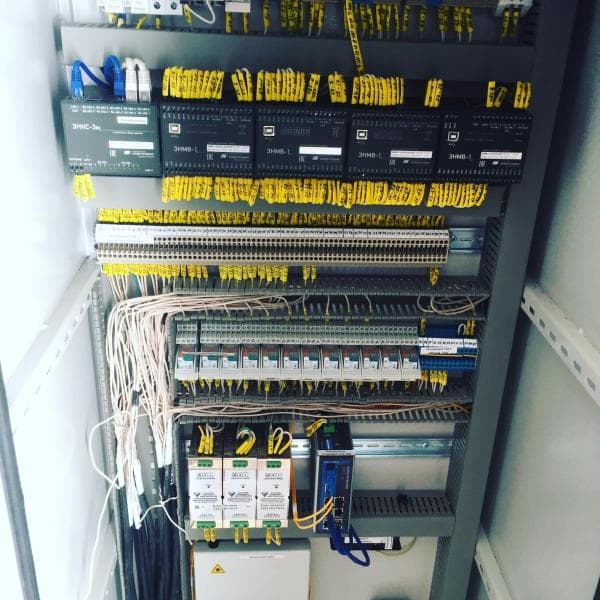

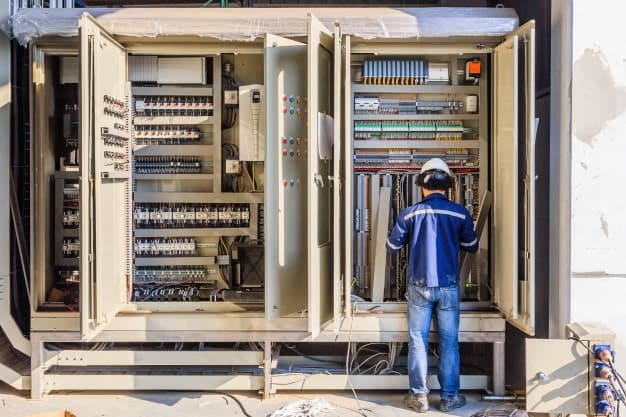

• монтируют щиты собственных нужд, осветительные элементы, контур заземления;
• выполняют пусконаладочные работы;
• демонстрируют результат заказчику.

Часто электромонтажники дополнительно проводят работы по реконструкции ТП, чтобы увеличить их мощность и пропускную способность. Это требуется как при возведении новых зданий, так и при ремонте или реконструкции объектов.

Комплектные ТП: особенности

Подстанции такого типа востребованы среди разных потребителей. На объекты их привозят в собранном виде, что делает их безопасными, компактными и надежными.

КТП бывают разных видов в зависимости от:

• первичного напряжения;
• мощности;
• типа установки (наружной или внутренней);
• схемы соединения с линией.

На производственных предприятиях используют КТП напряжением до 10 кВ, мощностью от 160 до 2500 кВт.
